مراحل و آموزش GIS Ready و رفع خطای توپولوژی در arcgis

بدون دیدگاه

Gis Ready چیست و دستور عمل Gis Ready

به مجموعه فعالیت های آماده‌سازی داده ها از قبیل ویرایش اطلاعات خام، رفع خطا ها و ابهامات موجود، اضافه کردن جداول توصیفی و بهنگام سازی اطلاعات gis را آماده‌سازی داده ها در سیستم gis یا به اصطلاح Gis ready می گویند.

اطلاعات خام ما در اکثر موارد با دو فرمت DWG, DGN می باشند که برای وارد کردن آنها در پایگاه داده نیازمند بستری مناسب جهت انتقال اطلاعات به فرمت پایگاه داده و در نهایت اعمال فرایند Gis ready هستیم.

اهمیت Gis Ready:

امروزه داشتن یک پایگاه داده بسیار دقیق و قابل اتکا ، توانایی کاربران را در حوزه GIS افزایش میدهد.

چنانچه اطلاعات ما بسیار زیاد و همچنین کاربردی باشند ، تجزیه و تحلیل آنها بسیار سخت‌تر و نیازمند روش های جدید می باشد.

به عنوان مثال تحلیل اطلاعات تابلوهای ترافیکی با استفاده از سیستم اطلاعات جغرافیایی یکی از این حجمه اطلاعات زیاد ولی پرکاربرد است.

Gis ready این امکان را برای کاربر فراهم می کند تا بتواند اطلاعات بسیار دقیق ، دسته بندی شده، دارای اطلاعات توصیفی و بهنگام را در دسترس عموم و کاربران تخصصی حوزه مورد نظر قرار دهد.

آموزش مراحل Gis Ready

پیاده‌سازی اطلاعات برداشت شده در نرم‌افزار اتوکد (با فرمت DWG) و یا نرم‌افزار ماکرواستیشن (با فرمت DGN)

نمایش نقاط برداشت شده و ویرایش اطلاعات
انتقال اطلاعات نقاط برداشت شده به نرم‌افزار ARC MAP
تعیین سیستم مختصات UTM

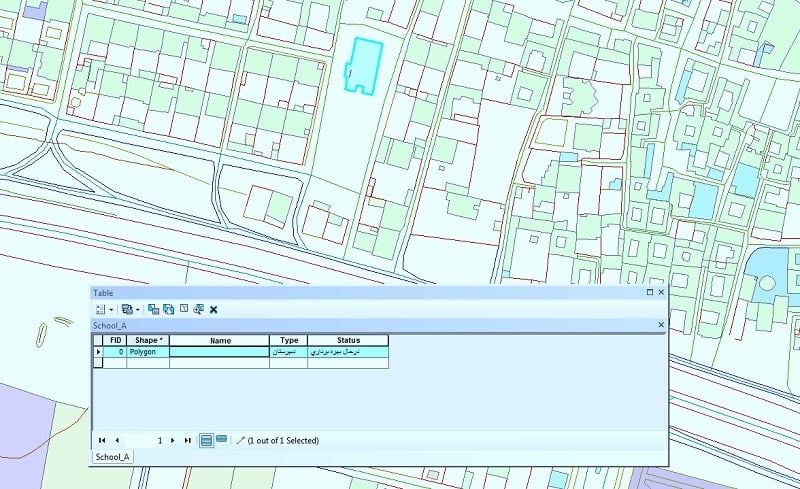

انتقال اطلاعات جداول توصیفی به اطلاعات مورد نظر

gis ready چیست
مراحل آموزش gis ready

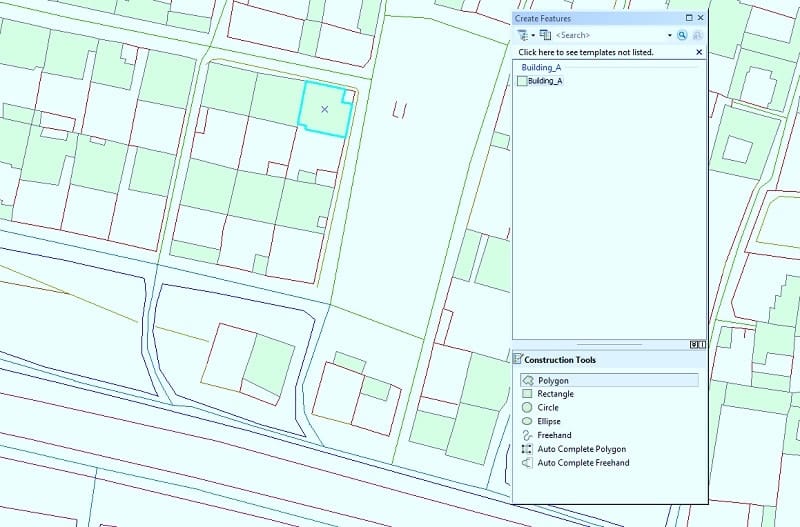

ویرایش اطلاعات (حذف و اضافه کردن عوارض نقطه ای ، خطی و سطحی، ترسیم و تفکیک عوارض و…)

gis ready چیست
مراحل آموزش gis ready

افزودن سمبل های مشخص شده به لایه های مورد نظر
اجرای توپولوژی (حذف خطاهای احتمالی و…)

رفع خطای  توپولوژی در Arcmap

از آنجا که عوارض جغرافیایی به سه دسته نقطه ای (Point)، خطی (Line) و سطحی (Polygon) تقسیم می شوند.

لذا رفع خطا توپولوژی نیز برای همین سه دسته می باشد.

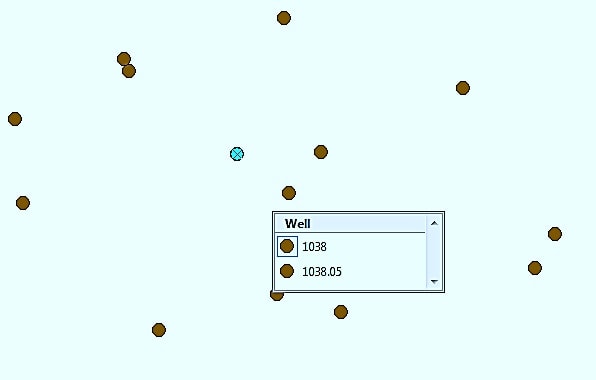

خطای روی هم افتادگی یا یافتن عوارض تکراری در هر لایه:

این خطا برای هر سه عارضه به وجود می آید وبرای حذف آن می بایست عارضه مورد نظر شناسایی شده و عارضه تکراری حذف گردد.



رفع خطای توپولوژی در arcmap برای gis ready
آموزش رفع خطای توپولوژی در arcmap

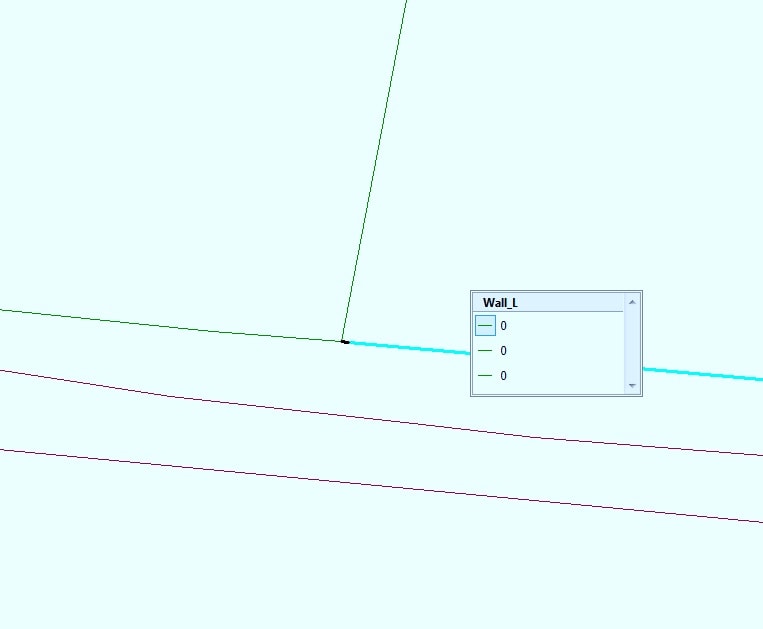

خطای Must Not Overlap (عوارض خطی):

ابتدا خطا را شناسایی کرده با بزرگ نمایی بر روی عارضه بر حسب نوع خطا ادغام و حذف عارضه را در دستور کار قرار می دهیم.

آموزش رفع خطاهای توپولوژی در arcmap برای gis ready
آموزش رفع خطاهای توپولوژی در arcGIS

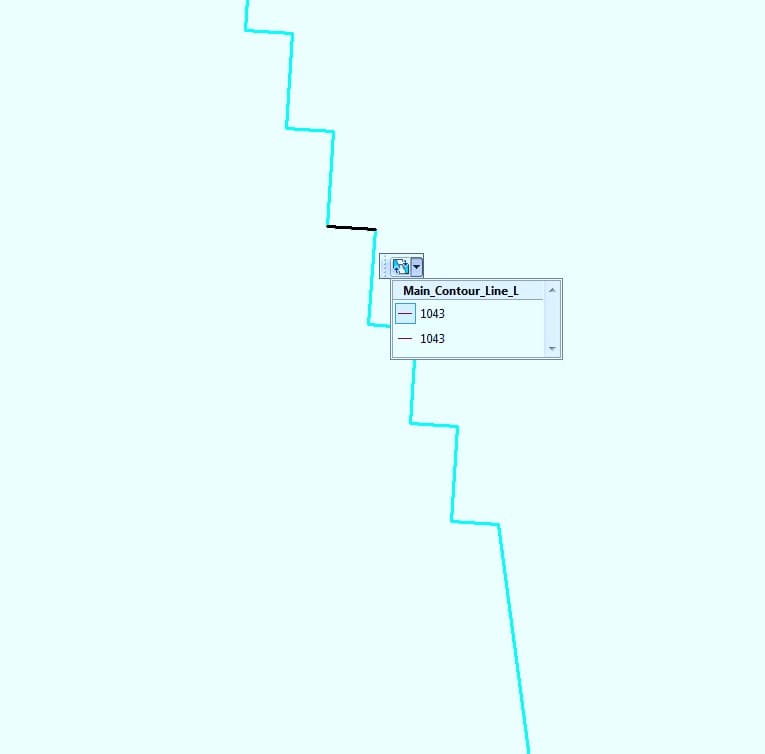

خطای Must Not Self Intersect (عوارض خطی):

این خطا به دلیل به وجود امدن vertex های اضافی در لایه مورد نظر می باشندو لذا با بزرگنمایی عارضه به کم کردن این نقاط گره می پردازیم.

خطای توپولوژی در arcgis
خطای توپولوژی در arcgis

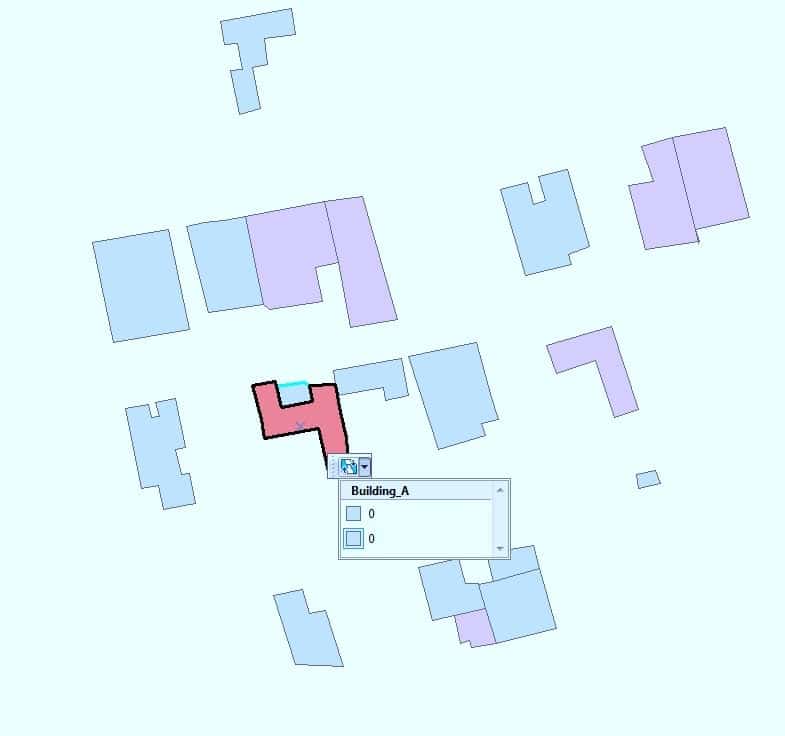

Must Not Overlap (عوارض سطحی):

این خطا مه به دلیل تداخل در لایه های هم نام سطحی به وجود می آید با یزرگنمایی و انتخاب یه عارضه از یک لایه حذف یا ادغام لایه را در دستور کار قرار می دهیم.

 رفع خطای توپولوژی در arcmap برای gis ready
رفع خطای توپولوژی در arcmap

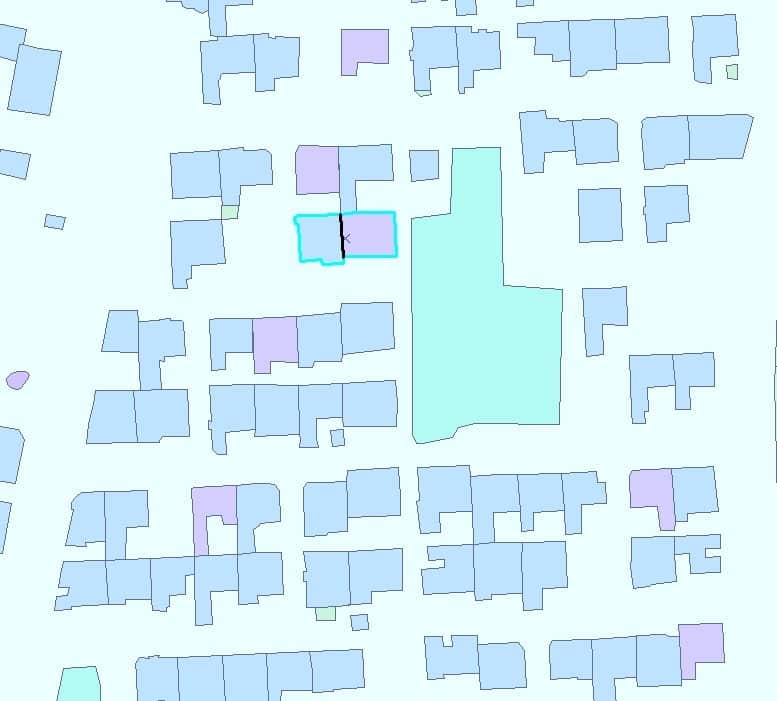

Must Not Overlap With (عوارض سطحی):

این خطا در لایه های غیر هم نام به وجود می آید.

لذا با شناسایی عارضه و بر حسب این که این تداخل یا کاستی برای کدام لایه می باشد ، شروع به ویرایش آن می کنیم.

 رفع خطای توپولوژی در arcmap
رفع خطای توپولوژی در arcmap

جهت اطمینان از صحت کار می بایستی مجددا توپولوژی را اجرا کرده تا از صحت از بین رفتن خطاها اطمینان حاصل شود.

در این آموزش سعی بر این بود که قسمتی از خلا آموزشی در مورد مراحل و آموزش gis ready  و رفع خطای توپولوژی در arcmap  بیان شود. اما بحث gis ready  پیچیدگی بیشتری دارد به همین خاطر در آینده قصد به ارائه دوره آموزشی این آموزش خواهید داشت.
