سیستم تصویر و سیستم مختصات چیست؟ 10 تفاوت سیستم مختصات و سیستم تصویر

تفاوت سیستم مختصات (Geographic coordinate system) و سیستم تصویر (Projected Coordinate system) چیست و تفاوت آنها

اگر در نرم‌افزار جی آی اس سیستم مختصات را تعیین کرده باشید احتمالاً با این دو گزینه مواجه شد اما تفاوت این دو گزینه در چیست؟

تفاوت سیستم مختصات و سیستم تصویر

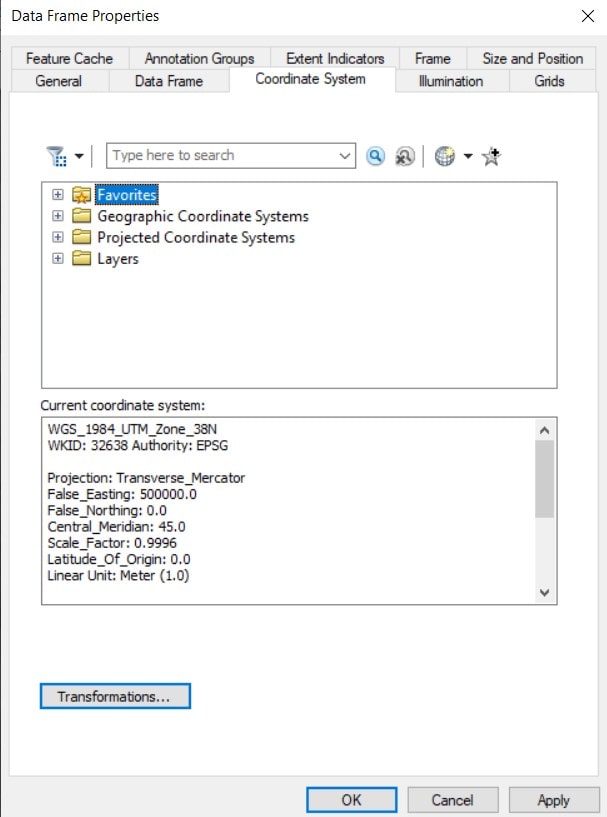

PCS و GCS در ARCGIS

اگر مایل به مطالعه راجع به سیستم مختصات utm ونقشه یو تی ام هستید روی لینک کلیک کرده و مقاله مربوطه را مطالعه نمایید.

جواب این سؤال آسان است.

GCS ان داده ها روی سطح زمین مشخص می‌کند اما pcs به داده ها می گوید که چگونه بر روی یک سطح صاف مانند کاغذ یا صفحه ترسیم رایانه ترسیم شوند.

‏gcs شکل گردی دارد و مکان ها را میتوان با زاویه مشخص کرد اما pcs بنابراین مکان ها در واحدهای تحت ای که معمولاً متر می باشند ترسیم می شود.

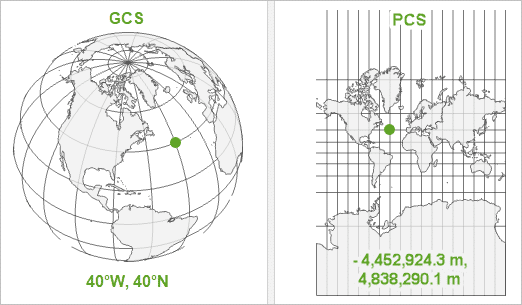

نمایش سیستم مختصات و سیستم تصویر
نمایش سیستم مختصات و سیستم تصویر

lمکان: سیستم مختصات چیست؟

فرض کنید شما عضو یک تیم جستجو و نجات هستید و به دنبال کوهنوردی در یک فلات می باشید مکان کوه نور با استفاده از تلفن ماهواره ای او مختصات 134.577 ° E ، 24.006 ° Sثبت شده است. واقعا او در کجا قرار دارد؟

در واقع هر دو محل آبی در تصویر بالا صحیح است برابر مختصات 134.577 ° E ، 24.006 ° S در یک GCS (استرالیا ژئودزیک Datum 1984) و به دقیقا همان مختصات اما در مکانی دیگر است wgs۸۴.

حال به این نکته رسیده مشخص کنید که در بالای آن قرار دارد یا از آن سقوط کرده است؟

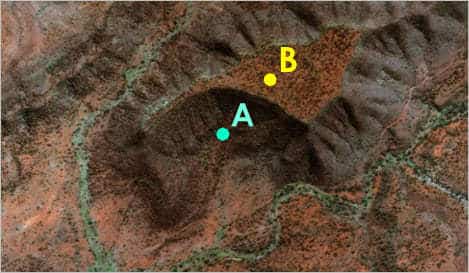

موقعیت های یکسان در دیتوم های مختلف
موقعیت های یکسان در دیتوم های مختلف

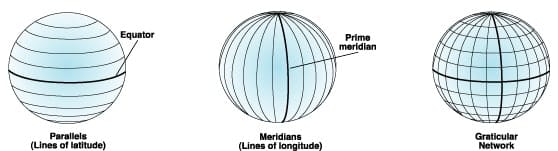

GCS یا سیستم مختصات مجموعه خطوط فرضی است که طول و عرض جغرافیایی نامیده می شود و برای تعریف مکانها بر روی سطح زمین استفاده می شود.

این شبکه یک graticule نامیده می شود.

اما چگونه می توان هر دو مختصات آب و به روی زمین صحیح است؟

زمین یک کره کامل نیست.

این شهر بزرگ هستی بلندی ناهمواری برآمدگی گودرفتگی های زیادی دارد و به هیچ چیز شبیه نیست.

کوه ها بلند و اقیانوس ها رفته هستند از آنجا که این سیاره می چرخد قطرها نزدیک به مرکز زمین و استوا از مرکز آن فاصله بیشتری دارد.

اما این شکل را نمی توان بر روی کاغذ ترسیم برای اینکه بتوانید کره زمین را بر روی کاغذ ترسیم کنیم حداقل باید آن را که یک کره معمولی تصور کنیم وجود دارد که اصلی‌ترین اندازه مناسب و طراحی شده دقیق نسبت به کل زمین دارد و در رشته نقشه برداری استفاده زیادی دارد داده های جهانی زیادی نسبت به آن محاسبه می شود اما خوب دیتوم های دیگری وجود دارد برای مثال در نمونه گفته شده از استرالیا استفاده شده این طوری طراحی شده است که نسبت به قاره استرالیا دقت بالا یی دارد.

در زمان مشاهده مختصات جغرافیایی باید بدانید دیتوم آن چیست.تفاوت سیستم مختصات و سیستم تصویر. همچنین جهت استعلام هزینه نقشه یو تی ام می توانید با کارشناسان ما در ارتباط باشید.

چگونه: سیستم تصویر چیست؟

سطح زمین و GCS شما تقریباً دایره شکل است اینجا این سؤال پیش می آید که چگونه این شی روی یک سطح صاف ترسیم کنید؟
بدون شک به غیر از تغییر حالت راهی برای ترسیم زمین گرد و عوارض آن بر روی یک سطح صاف وجود ندارد.

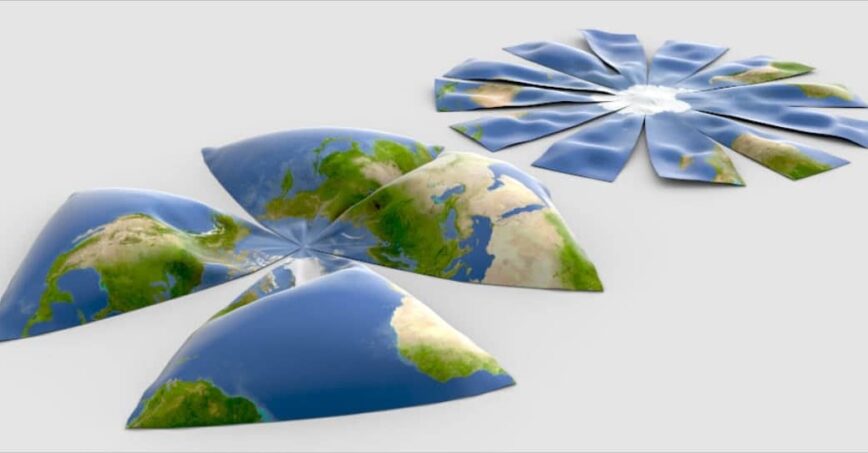

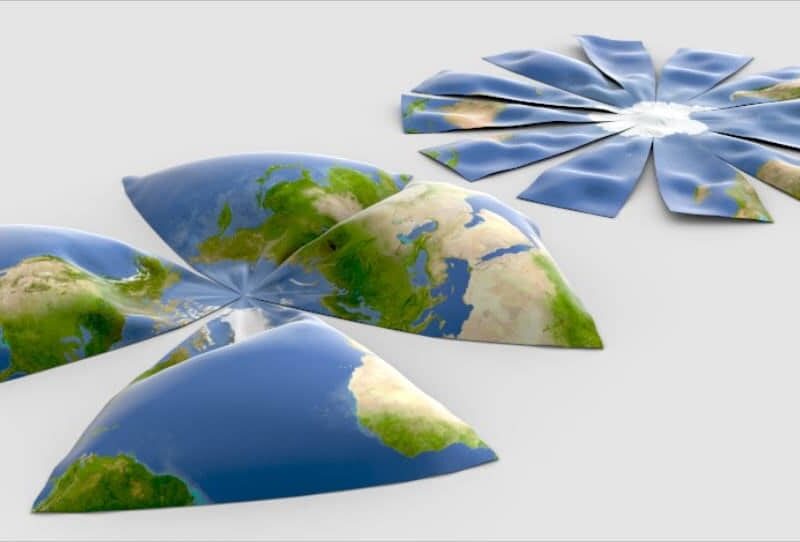

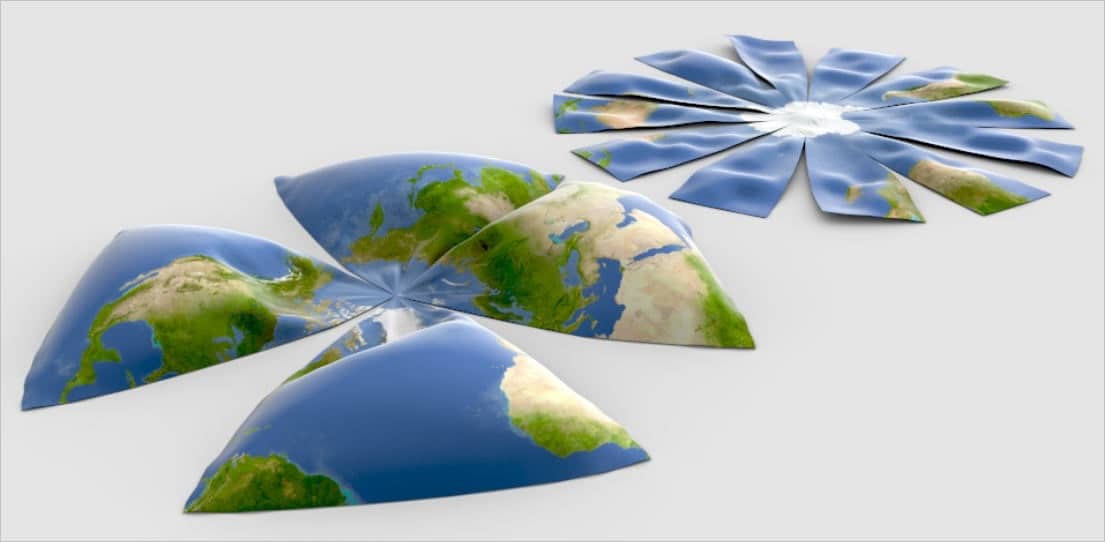

به مثال توجه کنید فرض کنید می خواهید پرتقال را پوست می کند و پوست آن را روی یک سطح صاف پهن کنید.

شروع به پوست کندن پرتقال می کنیم اما این نکته قابل توجه است که اگر بوسه پرتقال پاره شد چی؟

در اینجا سیستم تصویر pcs وارد میشود.این سیستم مختصات به شما می گوید که زمین را چگونه پوست بکنید و بر روی سطح صاف قرار دهید تا پاره نشود.
در سیستم تصویر این نکته قابل توجه است که همیشه باید pcs ایران انتخاب نمایید که قسمت هایی از زمین کمتر تحریف شوند که ما نیاز داریم.

بدانید که سیستم مختصات های مختلف وجود دارد و هر کدام زمین را به روش و شکل مختلفی نشان می دهد.

هر کدام از این سیستم ها برای کاری مناسب است برای مثال برخی از آنها برای حفظ مناطق در نقشه برخی برای حفظ زاویه و برخی برای حفظ مسافت استفاده می شود.
در حقیقت (projected coordinate system (PCS یک تکه با استفاده از یک طرح خاص صاف شده است.

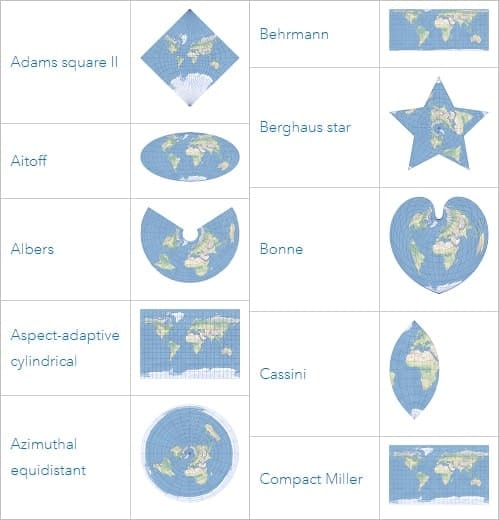

نمایی از سیستم تصویر های مختلف
نمایی از سیستم تصویر های مختلف

این نکته را همیشه به یاد داشته باشید که داده ها قبل از اینکه کجای زمین قرار دارند باید یک GCS داشته باشد. PCS برای داده های مکانی اختیاری است اما برای نقشه ها اجباری هستند نقشه همان طور که گفته شد حسابی است بنابراین باید حتماً یک PCS داشته باشد که بدانید نقشه چه چگونه کشیده می شود.

جمع‌بندی درباره سیستم تصویر و سیستم مختصات:

داده‌های را می‌توان در یک GCS ذخیره کرد اما نمی توان برای ترسیم نقشه هوایی از PCS استفاده نکرد.

GCS یا سیستم مختصات مکان داده ها را مشخص میکند اما PCS او می گوید که چگونه GCS را صاف بکشیم.

انتخاب GCS بسته به این دارد که می خواهید کجا را ترسیم کنیم.

PCS یا سیستم تصویری که انتخاب می کنید بستگی به مکانی دارد که نقشه برداری میکند اما این موضوع را نیز بدانید که به ماهیت نقش‌های بستگی دارد.

بیشتر اوقات ، نیازی به انتخاب GCS ندارید. داده های شما قبلاً در یک ذخیره شده است و باید فقط به آن بپیوندید. اما اغلب شما نیاز به انتخاب یک PCS دارید. برای یادگیری چگونگی انتخاب صحیح ، درس مناسب را انتخاب کنید.

تفاوت سیستم مختصات و سیستم تصویر چیست؟

سیستم مختصات مدلی برای نمایش شکل زمین است اما سیستم تصویر مدلی برای ترسیم شکل زمین بر روی کاغذ است.

کاربرد سیستم تصویر چیست؟

سیستم تصویر برای محدوده های کوچک و جهت اندازه گیری و ترسیمات استفاده می شود.

کاربرد سیستم مختصات چیست؟

معمولا هرگاه محدوده مورد نظر خیلی بزرگ باشد از سیستم مختصات استفاده می شود.

منبع : ESRI
