چگونه نقشه یو تی ام تهیه کنیم؟ سوالی که کاربران بسیار از ما می پرسند. در گذشته مفصل در مورد نقشه یو تی ام صحبت کرده‌ایم که در مقاله مربوطه می‌توانید راجع به آن مطالعه نمایید. اما اگر بخواهیم به‌صورت مختصر توضیح دهیم، نقشه UTM نقشه‌ای است که در سیستم مختصات UTM تهیه می‌شود.
اما در ایران، اصطلاح نقشه یو تی ام کمی متفاوت است. به‌اصطلاح، نقشه‌ای که با استفاده از جی‌پی‌اس‌های مولتی‌فرکانس و با اتصال به سامانه شمیم از املاک تهیه می‌شود را نقشه یو تی ام می‌نامند.
نگاهی کوتاه به سیستم مختصات یو تی ام
قبل از پرداختن به چگونگی تهیه نقشه یو تی ام، لازم است با سیستم مختصات یو تی ام آشنا شویم.
سیستم مختصات UTM (Universal Transverse Mercator) یک سیستم تصویر جهانی است که برای تعیین موقعیت دقیق نقاط روی سطح زمین به کار می‌رود.
این سیستم، زمین را به ۶۰ زون طولی تقسیم می‌کند که هر زون ۶ درجه طول جغرافیایی را پوشش می‌دهد. در UTM، مختصات هر نقطه بر اساس فاصله آن از خط استوا (برای عرضی‌ها) و مرکز زون (برای طولی‌ها) محاسبه می‌شود.
این سیستم به دلیل دقت بالا و سازگاری با فناوری‌های نقشه برداری، در کارهای مهندسی، جی‌آی‌اس و تعیین موقعیت مکانی کاربرد گسترده‌ای دارد.
اما هدف اصلی مقوله بررسی روش‌های مختلف تهیه نقشه است است.
چگونه نقشه یو تی ام تهیه کنیم؟
تهیه نقشه یو تی ام را ما در این مقاله به چهار روش مختلف دسته بندی میکنیم که در ادامه به توضیح هر یک از آنها و نحوه تهیه انجام آنها می‌پردازیم.
- تهیه نقشه یو تی ام با استفاده از گوشی موبایل
- تهیه نقشه یوتی ام با استفاده از گوگل ارث پرو
- تهیه نقشه یو تی ام با استفاده از نقشه های هوایی و نقشه ۱:۲۰۰۰
- تهیه نقشه یو تی ام با استفاده از نقشه برداری زمینی و جی پی اس های مولتی فرکانس
۱. چگونه نقشه یو تی ام تهیه کنیم: تهیه نقشه یو تی ام با استفاده از گوشی موبایل
گوشی‌های موبایل دارای جی پی اس‌هایی با دقت نسبتا پایینی هستند با استفاده از نرم‌افزارهای مختلف می‌توان نقشه تهیه کرد تقریبا روند کار با تمام این نرم‌افزارها یکی است که با استفاده از اتصال به اینترنت و دریافت مختصات از جی پی اس موبایل تصاویر ماهواره‌ای که در نرم‌افزار نمایش داده می‌شود می توان نقشه یوتی‌ام را تهیه کرد.
لازم به ذکر است این روش دقت لازم را ندارد و برای دریافت اطلاعات پیش پا افتاده مناسب است.
اگر بخواهیم تعدادی از این نرم‌افزارها را نام ببریم می‌توان به نرم‌افزارutm geo map و google earth موبایل اشاره کرد.
اگر از ما بپرسید چگونه نقشه یو تی ام تهیه کنیم این روش را به هیچ عنوان پیشنهاد نمیکنیم مگر برای درافت اطلاعات اولیه زیرا به هیچ عنوان روش مناسبی نیست.
۲.چگونه نقشه یو تی ام تهیه کنیم: تهیه نقشه یو تی‌ام با استفاده از نرم‌افزار گوگل ارث پرو
گوگل ارث پرو یکی از نرم‌افزارهای مناسب برای تهیه نقشه‌ها و نقشه‌برداری است که در این سال‌ها کمک شایانی به نقشه برداران کرده است با استفاده از ابزار ترسیم پلیگون ابزار اندازه گیری می‌توان نقش یوتی ام را در این سیستم مختصات تهیه کرد برای این مورد دوره آموزشی کاملاً رایگانی توسط گروه آموزشی مپ اسکیل تهیه شده است می‌توانید آن را استفاده کنید.
دوره آموزش گوگل ارث پرو را رایگان ببینید.
این روش روش نسبتا مناسبتری به روش گوشی موبایل است اما باز هم برای ارائه به ادارات فاقد اعتبار است
۳.چگونه نقشه یو تی ام تهیه کنیم:تهیه نقشه یو تی ام با استفاده از نقشه‌های هوایی و ۱:۲۰۰۰
در این روش، مختصات یو تی ام ملک از روی نقشه‌های هوایی و ۱:۲۰۰۰ سازمان نقشه برداری استخراج می‌شود.
- مزایا:
دقت بالاتر نسبت به روش‌های قبلی - معایب:
نقشه‌های سازمان نقشه برداری قدیمی هستند و املاک جدید در آنها ثبت نشده است.
برای بسیاری از مناطق، نقشه‌های ۱:۲۰۰۰ تهیه نشده است.

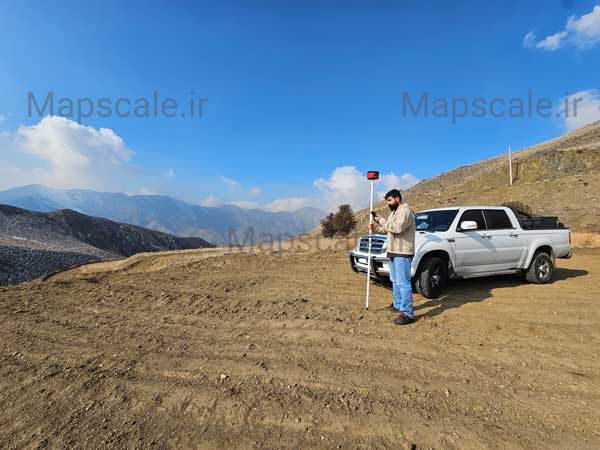

۴.چگونه UTM تهیه کنیم:تهیه نقشه یو تی ام با استفاده از نقشه برداری زمینی
در مقوله تهیه نقشه یوتیر کاملاً این روش آموزش داده شده است اما به صورت خلاصه اگر بخواهیم توضیح دهیم در این روش ابتدا اکیپ نقشه برداری محل مربوط حاضر می‌شوند.
با استفاده از دوربین توتال استیشن و جی پی اس مولتی فرکانس قدام به نقشه برداری می‌نماید.
جی پی اس مولتی فرکانس باید برای دریافت تصحیحات علاوه بر دریافت مختصات از طریق ماهواره‌ها مختلف از جمله گلونوس گالیله جی پی اس تسلیحاتی را نیز از طریق سامانه اداره ثبت دریافت نماید این سامانه شمیم نام دارد که حدود ۱۱۰ ایستگاه در سراسر کشور است.
نقشه بردارها با اکانت شخصی خود جی پی اس مولتی فرکانس را به سامانه شمیم متصل می‌کند و تصحیحاتی از این طریق دریافت می‌کنند که باعث بالا رفتن دقت حداقل ۳ سانتی‌متر می‌شود.
سپس دیتاهای تهیه شده از دوربین نقشه برداری و جی پی اس مولتی فرکانس ستخراج شده و در نرم‌افزار اتوکد نقشه یوتی‌ام مربوطه رسیم می‌گردد، در مرحله آخر از نقشه ترسیم شده خروجی گرفته و به مهر و امضای کارشناس رسمی دادگستری می‌رسد نقشه بردار نقشه مهر و امضا شده به همراه سی دی فایل نقشه‌ها را در اختیار متقاضی می گذارد.
این روش می‌توان دقیق‌ترین روش تهیه نقشه دانست که مورد تایید تمام ارگان‌ها از جمله سازمان ثبت اسناد و شهرداری است.
اگر از ما بپرسید چگونه نقشه یو تی ام تهیه کنیم این روش را با وجود تمام هزینه ها پیشنهاد میکنیم.
شرکت نقشه برداری مپ اسکیل اماده ارائه خدمات نقشه برداری با بروز ترین تجهیزات است.
جدول مقایسه روش‌های تهیه نقشه یو تی ام
| روش | دقت | قابلیت استناد | ابزار مورد نیاز | مناسب برای |
|---|---|---|---|---|
| گوشی موبایل | پایین ❌ | ندارد ❌ | گوشی موبایل + نرم‌افزار | اطلاعات مقدماتی |
| گوگل ارث پرو | متوسط ⚠️ | ندارد ❌ | کامپیوتر + نرم‌افزار Google Earth | مطالعات اولیه |
| نقشه‌های هوایی ۱:۲۰۰۰ | نسبتاً بالا ✅ | محدود ⚠️ | نقشه‌های سازمان نقشه برداری | مناطقی که نقشه ۱:۲۰۰۰ دارند |
| نقشه‌برداری زمینی | بسیار بالا ✅ | دارد ✅ | جی‌پی‌اس مولتی‌فرکانس + سامانه شمیم | امور ثبتی و شهرداری |
نتیجه‌گیری
با توجه به درخواست بسیاری از افراد مبنی بر این سؤال که چگونه نقشه یو تی ام تهیه کنیم؟، در این مقاله روش‌های مختلف تهیه نقشه یوتی‌ام را بررسی کردیم.
روش چهارم (نقشه‌برداری زمینی) بیشترین دقت را دارد و برای ارائه به ادارات معتبر است.
روش اول (گوشی موبایل) کمترین دقت را دارد و برای کارهای حرفه‌ای توصیه نمی‌شود.
سوالات متداول:
چگونه نقشه یو تی ام تهیه کنیم؟
چهار روش کلی در تهیه نقشه یو تی ام وجود دارد:موبایل،گوگل ارث،نقشه های با مقیاس 1:2000 و نقشه برداری زمینی.
بهترین ورش تهیه نقشه یو تی ام چیست؟
بهترین روش نقشه برداری زمینی است زیرا دقت بالایی دارد.
بدترین روش تهیه نقشه یو تی ام چیست؟
دقت نقشه برداری با موبایل بسیار پایین است به همین خاطر توصیه نمی شود اما برای بررسی اولی مناسب است.
