اگر زمین یا ساختمانی در منطقه یک تهران دارید، احتمالاً همین حالا هم می دانید که اینجا با بقیهٔ شهر فرق می کند. زمین گران است، بیشتر ساخت وسازها برج است، همسایه ها دیوار به دیوار یا فقط چند متر با گود شما فاصله دارند، و خیلی از اسناد مالکیت سال هاست دست به دست شده بدون اینکه کسی مرزهای واقعی زمین را دوباره چک کند. در چنین شرایطی، نقشه برداری دیگر یک مرحلهٔ فرمالیته برای گرفتن مجوز نیست؛ یک ابزار برای جلوگیری از دعوای حقوقی و ضرر مالی است.
در این مطلب می خواهیم دقیقاً همین را باز کنیم: کدام خدمت نقشه برداری برای کدام مرحله از پروژه لازم است، هرکدام چه محدودیتی دارد، و چرا در منطقه یک بعضی از این خدمات پررنگ تر از جاهای دیگر تهران می شوند.
چرا منطقه یک نسبت به بقیهٔ شهر شرایط متفاوتی دارد
سه چیز باعث می شود پروژه های نقشه برداری در محله هایی مثل زعفرانیه، فرمانیه، الهیه و اقدسیه با پروژه های مثلاً غرب یا شرق تهران فرق کند.
اول، زمین اینجا اغلب شیب دارد. بخش زیادی از منطقه یک، دو و سه روی دامنهٔ البرز ساخته شده و همین یعنی اختلاف ارتفاع بین دو گوشهٔ یک پلاک می تواند به چند متر برسد. بدون برداشت دقیق تراز، طراح معماری عملاً حدس می زند طبقات و پارکینگ کجا باید بنشیند.
دوم، تراکم برج سازی بالاست. برخلاف محله های ویلایی قدیمی تر، اینجا بیشتر پروژه های نوساز، ساختمان های چندطبقه ای هستند که فاصلهٔ کمی با برج های مسکونی مجاور دارند. این یعنی گودبرداری کنار یک برج ساکنی نشین، ریسک نشست و آسیب به سازهٔ همسایه را جدی تر می کند.
سوم، خیلی از پلاک های ثبتی قدیمی هستند. سندهایی که چند دهه پیش تنظیم شده اند، گاهی با وضعیت فعلی زمین (که شاید بارها دست به دست شده یا مرزش با ساخت وساز همسایه جابه جا شده) دقیقاً همخوانی ندارند.
با این سه واقعیت، می شود فهمید چرا در منطقه یک، خدماتی مثل پایش سازه های مجاور و جانمایی دقیق پلاک ثبتی، اهمیتی بیشتر از حد معمول پیدا می کنند.
خدمات نقشه برداری و اینکه دقیقاً کِی به هرکدام نیاز دارید
نقشه برداری زمینی، نقطهٔ شروع هر پروژه

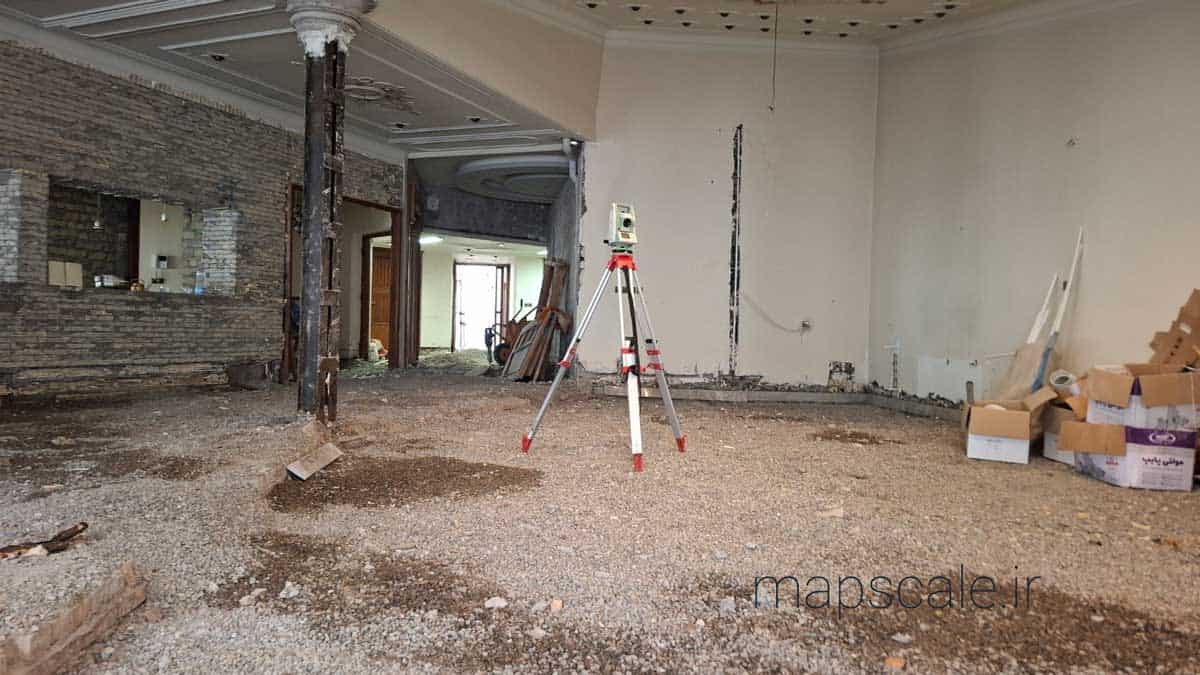

قبل از هر طراحی یا ساختی، باید بدانید مرزهای واقعی زمین کجاست. نقشه برداری زمینی با دوربین توتال استیشن و گیرندهٔ GPS مهندسی، طول اضلاع، زوایا و مساحت واقعی پلاک را اندازه می گیرد. نکته ای که کمتر گفته می شود این است که دقت این کار به شرایط زمین هم بستگی دارد؛ در زمین صاف و باز، خطای برداشت معمولاً در حد چند میلی متر تا یکی دو سانتی متر است، اما در زمین های پرشیب یا با دید محدود بین ایستگاه ها (مثلاً به خاطر درخت یا دیوار)، این خطا می تواند بیشتر شود و نیاز به ایستگاه های کنترل بیشتری پیدا می کند.
نقشهٔ توپوگرافی، برای زمین شیب دار ضروری تر از جای دیگر
نقشهٔ توپوگرافی شکل زمین، شیب طبیعی و منحنی های تراز را نشان می دهد. در زمین صاف، خیلی وقت ها همین نقشهٔ زمینی برای شروع طراحی کافی است؛ اما در زمین های کوهپایه ای منطقهٔ یک و اقدسیه، بدون این نقشه، مهندس معمار نمی تواند تراز صحیح ورودی، پارکینگ و طبقهٔ همکف را تعیین کند. یک نکتهٔ فنی مهم: هرچه فاصلهٔ نقاط برداشت شده در زمین بیشتر باشد، منحنی های تراز کلی تر و کم دقت تر می شوند؛ برای زمین های کوچک و پرشیب، معمولاً باید فاصلهٔ برداشت را کم تر از حالت استاندارد در نظر گرفت تا شکل واقعی شیب گم نشود.
محاسبهٔ حجم عملیات خاکی
بعد از نقشهٔ توپوگرافی، مرحلهٔ بعدی معمولاً محاسبهٔ حجم خاک برداری یا خاکریزی مورد نیاز است. این عدد مستقیم روی قیمت پیمانکار و برنامهٔ زمانی گودبرداری اثر می گذارد. محدودیتی که این خدمت دارد این است که دقتش کاملاً به دقت نقشهٔ توپوگرافی ورودی وابسته است؛ اگر تراز زمین در ابتدا با فاصلهٔ نقاط زیاد برداشت شده باشد، برآورد حجم خاک هم به همان اندازه غیردقیق خواهد بود.
نقشهٔ یو تی ام و تفاوت آن با آنچه سازمان ها می خواهند
اینجا یک نکته هست که خیلی وقت ها اشتباه گفته می شود: نقشهٔ UTM یک نوع نقشه با یک استاندارد ثابت برای همهٔ ارگان ها نیست. اداره ثبت اسناد از طریق سامانهٔ شمیم، معمولاً نقشه ای در مقیاس ۱:۱۰۰۰ یا ۱:۲۰۰۰ می خواهد که فقط عرصهٔ ملک را نشان دهد و نیازی به برداشت اعیان (ساختمان روی زمین) ندارد. شهرداری از طریق سامانهٔ سمت، نقشه ای در مقیاس ۱:۵۰۰ می خواهد که علاوه بر عرصهٔ ملک، عوارض و ساختمان های همسایه در یک شعاع مشخص اطراف پلاک را هم شامل شود. اگر پیش از سفارش، این تفاوت مشخص نشود، نتیجه معمولاً این است که نقشهٔ تحویل شده توسط سازمان مقصد رد می شود و باید دوباره برداشت انجام شود.
یک نکتهٔ حقوقی دیگر: نقشهٔ UTM فقط زمانی برای ادارات معتبر است که مهر و امضای کارشناس رسمی دادگستری در امور نقشه برداری یا کارشناس دارای پروانهٔ نظام مهندسی روی آن باشد. بدون این مهر، نقشه از نظر اداری فاقد اعتبار است، حتی اگر از نظر فنی درست تهیه شده باشد.
جانمایی پلاک ثبتی
این خدمت پاسخ به یک سؤال مشخص است: مرز رسمی سند من دقیقاً کجای این زمین قرار می گیرد؟ در پلاک های قدیمی منطقهٔ یک که طی سالیان چندبار تفکیک یا اصلاح شده اند، جانمایی پلاک ثبتی گاهی نشان می دهد که دیوار یا ساختمان همسایه چند سانتی متر وارد زمین شما شده، یا برعکس. تجربهٔ واقعی این است که هرچه پلاک قدیمی تر باشد و سند اولیه با کروکی دستی تهیه شده باشد، احتمال وجود چنین مغایرتی بیشتر است.
چندی پیش یکی از پرونده های ما دقیقاً همین بود: مالکی در منطقهٔ یک متوجه شد حدود ۱۰ سانتی متر از دیوار همسایه داخل زمینش ساخته شده است. با توجه به قیمت زمین در آن محدوده، همین ۱۰ سانتی متر معادل چند ده میلیون تومان بود؛ بدون احتساب زمان و هزینهٔ پیگیری حقوقی. اگر پیش از ساخت آن دیوار، جانمایی پلاک ثبتی انجام شده بود، این اختلاف اصلاً شکل نمی گرفت.
تفسیر عکس هوایی
تفسیر عکس هوایی، مجموعه ای از کاربردهاست، نه یک خروجی واحد. یک بخش آن، جانمایی ملک روی تصویر هوایی برای بررسی همسایگی و دسترسی هاست. بخش دیگرش، مقایسهٔ عکس های هوایی مربوط به سال های مختلف برای تشخیص تغییرات کاربری زمین است؛ این بخش دوم معمولاً وقتی جدی می شود که موضوع مربوط به مادهٔ ۱۲ قانون زمین شهری باشد، یعنی وقتی باید ثابت شود ساخت وساز روی زمین قبل از یک تاریخ مشخص انجام شده یا نه. برای این کار، باید عکس هوایی مربوط به همان دههٔ موردنظر (مثلاً دههٔ ۳۰ یا ۴۰) پیدا و با وضعیت فعلی تطبیق داده شود؛ صرفاً داشتن یک عکس قدیمی کافی نیست، تاریخ دقیق برداشت و کیفیت تصویر هم باید برای تطبیق قابل قبول باشد.
نقشه برداری ساختمان و تفکیک آپارتمان
نقشه برداری ساختمان یعنی برداشت دقیق ابعاد یک سازهٔ موجود، معمولاً برای بازسازی یا مستندسازی. تفکیک آپارتمان یک قدم جلوتر است: برای اینکه هر واحد در یک ساختمان چندطبقه سند مالکیت جداگانه بگیرد، باید متراژ اختصاصی و مشاعی هر واحد دقیقاً طبق استاندارد ادارهٔ ثبت اندازه گیری شود. نکته ای که در ساختمان های قدیمی تر پیش می آید این است که متراژ واقعی ساخته شده گاهی با پروانهٔ اولیه فرق دارد؛ در این حالت، پیش از تفکیک باید این مغایرت مستند و اصلاح شود، وگرنه ادارهٔ ثبت درخواست را برمی گرداند.
پیاده سازی اکس ستون ها روی زمین
قبل از بتن ریزی فونداسیون، محل دقیق هر ستون طبق نقشهٔ سازه باید روی زمین واقعی مشخص شود. این کار را پیاده سازی یا پیاده کردن اکس ستون ها می گویند. دلیل اهمیتش ساده است: اگر بعد از بتن ریزی معلوم شود محل یک ستون چند سانتی متر جابه جا اجرا شده، اصلاح آن عملاً غیرممکن یا بسیار پرهزینه است. برای همین، در پروژه های ساختمان سازی منطقهٔ یک که اغلب چندطبقه هستند، این پیاده سازی معمولاً هم قبل از اجرای فونداسیون و هم در طول اجرای اسکلت، به صورت مقطعی کنترل می شود.
پایش نشست و خیز سازه های مجاور
این خدمت مستقیماً به تراکم برج سازی منطقهٔ یک مربوط است. وقتی گودبرداری کنار یک برج مسکونی در حال سکونت انجام می شود، از همان روز اول باید دو چیز به طور دوره ای اندازه گیری شود: جابه جایی افقی (خیز) برج همسایه، و نشست دیوارها و بدنهٔ گود خودتان. این پایش لزوماً روزانه نیست؛ بسته به عمق گود و فاصله تا سازهٔ همسایه، می تواند هفتگی یا حتی در نقاط بحرانی تر روزانه باشد. چیزی که این خدمت را از یک اندازه گیری سادهٔ جابه جایی متمایز می کند، مستندسازی مستمر است: اگر روزی همسایه ادعا کند ساخت وساز شما باعث ترک خوردن ساختمانش شده، همین گزارش های دوره ای است که نشان می دهد وضعیت پیش و حین اجرا دقیقاً چه بوده.
نقشهٔ دو خطی و تک خطی
این دو، نقشه های فنی هستند که مبنای پروندهٔ شهرداری و کار مهندس ناظر قرار می گیرند. نقشهٔ تک خطی معمولاً برای مراحل اولیهٔ طراحی و امکان سنجی کافی است؛ نقشهٔ دو خطی جزئیات بیشتری دارد و برای صدور پروانه لازم می شود. تفاوت اصلی شان سطح جزئیات است، نه دقت هندسی.
هزینه به چه چیزهایی بستگی دارد
قیمت این خدمات فقط به متراژ زمین بستگی ندارد. در منطقهٔ یک، چند عامل دیگر معمولاً روی هزینهٔ نهایی اثر بیشتری از خود متراژ دارند: شیب و دسترسی زمین (چون زمان و تجهیزات برداشت را تغییر می دهد)، فاصله تا ساختمان های همسایه (وقتی پایش مستمر نیاز است)، وضعیت سند (سند قدیمی با مغایرت، زمان بیشتری برای تطبیق می گیرد)، و مقیاس موردنیاز سازمان مقصد (نقشهٔ ۱:۵۰۰ برای شهرداری معمولاً کار بیشتری از نقشهٔ ۱:۲۰۰۰ برای ثبت می برد). بهترین راه برای برآورد دقیق، این است که محله، متراژ تقریبی و اینکه نقشه برای کدام سازمان است را از قبل مشخص کنید.
چطور کارشناس یا شرکت مناسب را انتخاب کنیم
دو معیار از بقیه مهم ترند. اول، مجوز رسمی: نقشه برداری ثبتی و نقشه های ارائه شده به شهرداری باید توسط کارشناس رسمی دادگستری در امور نقشه برداری یا مهندس دارای پروانهٔ نظام مهندسی تهیه و مهر شود؛ در غیر این صورت هیچ ارگانی آن را نمی پذیرد. دوم، تجربهٔ کار در همین نوع زمین: کسی که همیشه در زمین صاف کار کرده، لزوماً برای برداشت روی شیب تند یا پایش کنار یک برج در حال سکونت آماده نیست. پیش از شروع کار، پرسیدن دربارهٔ نمونه کارهای مشابه در همان محله، معمولاً بهتر از مقایسهٔ صرف قیمت جواب می دهد.
چند سوال که معمولاً پرسیده می شود
آیا برای یک زمین کوچک هم نقشهٔ توپوگرافی لازم است؟
اگر زمین حتی شیب کم داشته باشد، بله؛ چون همان اختلاف چند سانتی متری روی تراز پی و طراحی معماری اثر می گذارد.
نقشهٔ UTM قدیمی زمین را می شود دوباره استفاده کرد؟
اگر بعد از تهیهٔ آن نقشه، همسایگی یا معابر اطراف تغییر کرده یا چند سال گذشته باشد، معمولاً بهتر است برداشت تازه انجام شود، چون سازمان مقصد ممکن است نقشهٔ قدیمی را نپذیرد.
پایش نشست و خیز چقدر طول می کشد؟
معمولاً تا پایان مرحلهٔ گودبرداری و اجرای اسکلت ادامه دارد؛ بازهٔ دقیق آن به عمق گود، فاصله تا سازهٔ همسایه و ارزیابی اولیهٔ ریسک بستگی دارد.
جمع بندی
در منطقهٔ یک، ترکیب زمین شیب دار، تراکم برج سازی و اسناد قدیمی باعث می شود انتخاب خدمت درست نقشه برداری، مهم تر از خیلی جاهای دیگر تهران باشد. اگر مطمئن نیستید کدام یک از این خدمات برای پروژهٔ شما لازم است، کافی است محله، متراژ تقریبی و مرحلهٔ فعلی پروژه (خرید، طراحی، ساخت یا تفکیک) را برای ما بفرستید تا بر همان اساس مسیر درست را پیشنهاد بدهیم. راه ارتباطی: تماس تلفنی، واتس اپ، ایتا یا تلگرام به شمارهٔ ۰۹۱۲۰۴۴۸۳۳۶.
