امروزه در بسیاری از پروژه های نقشه برداری و مهندسی، با فضاها و سازه هایی روبرو می شویم که روش های سنتی پاسخگوی دقت و سرعت مورد نیاز آن ها نیستند. شبکه های پیچیده خطوط لوله در کارخانجات، سالن های تو در تو با تجهیزات متراکم، یا سازه هایی که خط دید مستقیم به نقاط آن ها وجود ندارد — همه اینها نمونه هایی هستند که نقشه بردار را با چالش جدی روبرو می کنند.
در این شرایط است که اسکنر لیزر نقشه برداری به عنوان یکی از دقیق ترین و کارآمدترین ابزارهای ژئوماتیک وارد میدان می شود.
در گذشته ذر مقاله لیدار ها کامل در مورد تکنولوژی لیدار صحبت کردیم و گفتیم که یکی از کاربرد های آن نقشه برداری است اما در این مقاله تخصصی از مپ اسکیل، به بررسی کامل اسکنر لیزر، نحوه عملکرد، انواع و کاربردهای آن در پروژه های نقشه برداری می پردازیم.
اسکنر لیزر نقشه برداری چیست؟

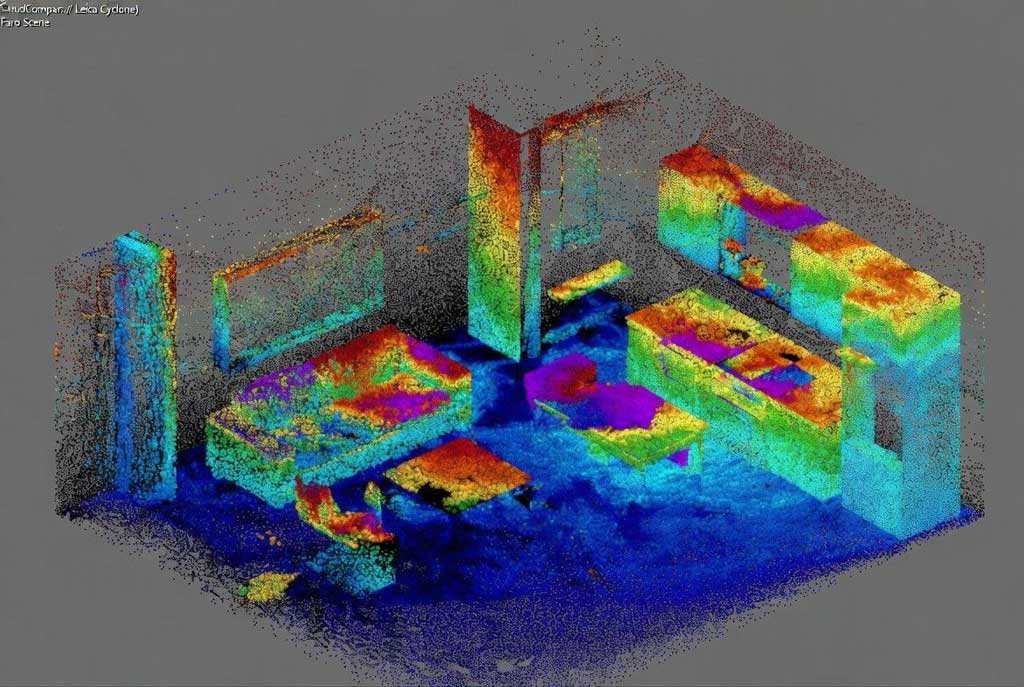

اسکنر لیزر (Laser Scanner) دستگاهی است که با ارسال میلیون ها پرتو لیزر در ثانیه، فاصله خود تا سطوح اطراف را اندازه گیری می کند. حاصل این فرآیند، مجموعه ای از میلیون ها نقطه با مختصات دقیق X، Y و Z است که به آن ابر نقطه (Point Cloud) می گویند.
ابر نقطه را می توان نمایش دیجیتال و سه بعدی محیط واقعی دانست؛ هر نقطه، موقعیت دقیق یک بازتاب لیزری از یک سطح فیزیکی است. با پردازش این داده ها، مدل سه بعدی کاملی از سازه یا محیط ساخته می شود که دقت آن در دستگاه های حرفه ای به کمتر از ۲ میلی متر می رسد.
تفاوت بنیادین اسکنر لیزر با نقشه برداری سنتی در این است که دوربین توتال استیشن، نقاط را یک به یک و با نیاز به خط دید مستقیم اندازه می گیرد؛ در حالی که اسکنر لیزر به صورت همزمان و بدون نیاز به دسترسی فیزیکی، تمام سطوح موجود در محدوده دید خود را ثبت می کند
اسکنر لیزر چگونه کار می کند؟

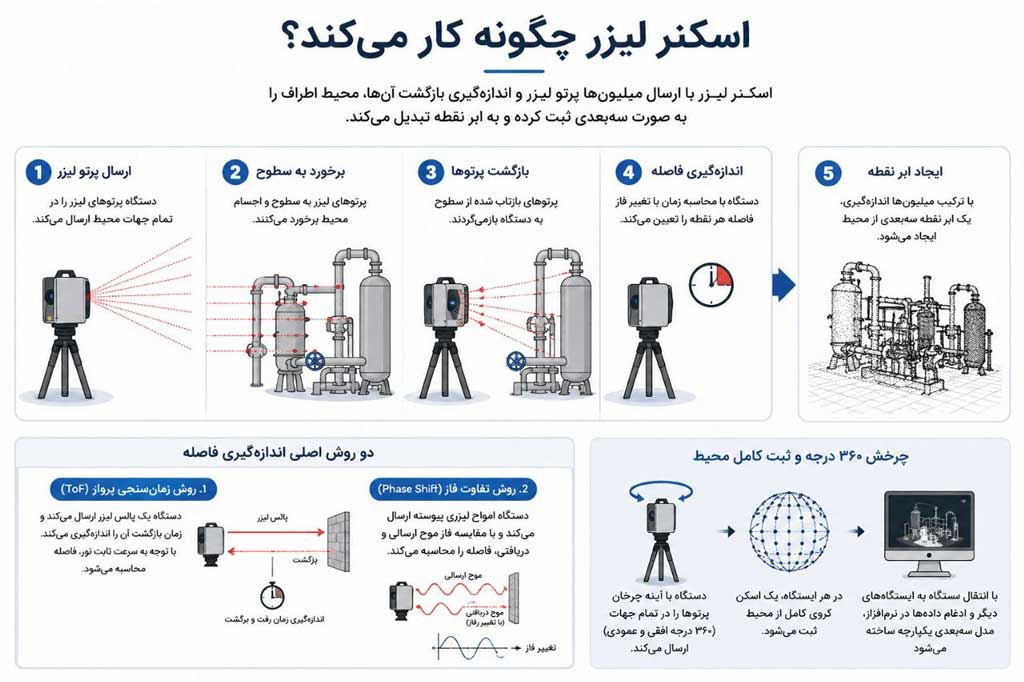

اصول عملکرد اسکنر لیزر بر پایه دو روش فیزیکی استوار است که بسته به نوع پروژه از هر کدام استفاده می شود:
۱. روش زمان سنجی پرواز (Time of Flight – ToF)
در این روش، دستگاه یک پالس لیزر ارسال می کند و زمان بازگشت آن پس از برخورد به سطح را با دقت نانوثانیه اندازه می گیرد. از آنجا که سرعت نور ثابت و مشخص است، فاصله دقیق هر نقطه از این طریق محاسبه می شود. این روش برای اسکن محدوده های وسیع مانند سازه های بزرگ صنعتی و معادن مناسب است.
۲. روش تفاوت فاز (Phase Shift)
در این روش، دستگاه به جای پالس، امواج لیزری پیوسته با فرکانس مشخص ارسال می کند و با مقایسه فاز موج ارسالی و دریافتی، فاصله را محاسبه می کند. سرعت برداشت در این روش بسیار بالاتر است و برای اسکن فضاهای داخلی و بسته کاربرد بیشتری دارد.
چرخش ۳۶۰ درجه؛ اساس کامل بودن داده
در هر دو روش، یک آینه چرخنده داخل دستگاه، پرتوهای لیزر را در تمام جهات می پراکند. نتیجه، یک اسکن کروی کامل از هر ایستگاه است. با جابجایی دستگاه به ایستگاه های مختلف و ادغام داده ها در نرم افزارهایی مثل Cyclone یا ReCap Pro، مدل سه بعدی یکپارچه ای از کل پروژه ساخته می شود.
انواع اسکنر لیزر در نقشه برداری
اسکنرهای لیزر بر اساس نحوه استقرار و کاربرد به چهار دسته اصلی تقسیم می شوند:
| نوع | نحوه استقرار | برد | کاربرد اصلی |
| زمینی (TLS) | روی سه پایه | ۱ تا ۳۵۰ متر | ساختمان، سازه صنعتی، مسیر |
| موبایل (MLS) | روی خودرو یا قایق | کیلومترها | جاده، تونل، ساحل |
| هوایی (LiDAR) | روی پهپاد یا هواپیما | صدها متر تا کیلومترها | زمین شناسی، شهرسازی، جنگل |
| دستی (Handheld) | دست | تا ۲۵ متر | فضاهای بسته، اجسام کوچک |
اسکنر لیزر زمینی (TLS)
پرکاربردترین نوع در پروژه های نقشه برداری است. دستگاه روی سه پایه مستقر می شود و در هر ایستگاه، اسکن ۳۶۰ درجه کاملی انجام می دهد. برندهای شاخص این حوزه شامل Leica، Faro و Trimble هستند.
اسکنر لیزر دستی (Handheld)
این نوع اسکنر قابلیت حمل و جابجایی آسان دارد و برای برداشت از فضاهای کوچک، گوشه های دسترسی ناپذیر یا اجسام مجزا مناسب است. دقت آن نسبت به نوع زمینی کمتر است، اما انعطاف عملیاتی بیشتری دارد.
LiDAR هوایی
LiDAR (Light Detection and Ranging) نوع هوایی اسکنر لیزر است که روی پهپاد یا هواپیما نصب می شود و امکان پوشش صدها کیلومتر مربع در یک پرواز را فراهم می کند.
کاربردهای اسکنر لیزر در پروژه های نقشه برداری
۱. سازه های صنعتی و شبکه های لوله کشی
یکی از چالش برانگیزترین پروژه های نقشه برداری، برداشت دقیق از محیط های صنعتی پیچیده است. کارخانجات، پالایشگاه ها و نیروگاه ها معمولاً دارای شبکه های متراکم لوله کشی، سالن های تو در تو و تجهیزاتی هستند که دسترسی مستقیم به بسیاری از نقاط آن ها ممکن نیست.
در این شرایط، نقشه برداری سنتی با دو محدودیت جدی روبرو است: نیاز به خط دید مستقیم برای هر نقطه، و زمان بسیار زیادی که برای برداشت یک به یک نقاط نیاز است.

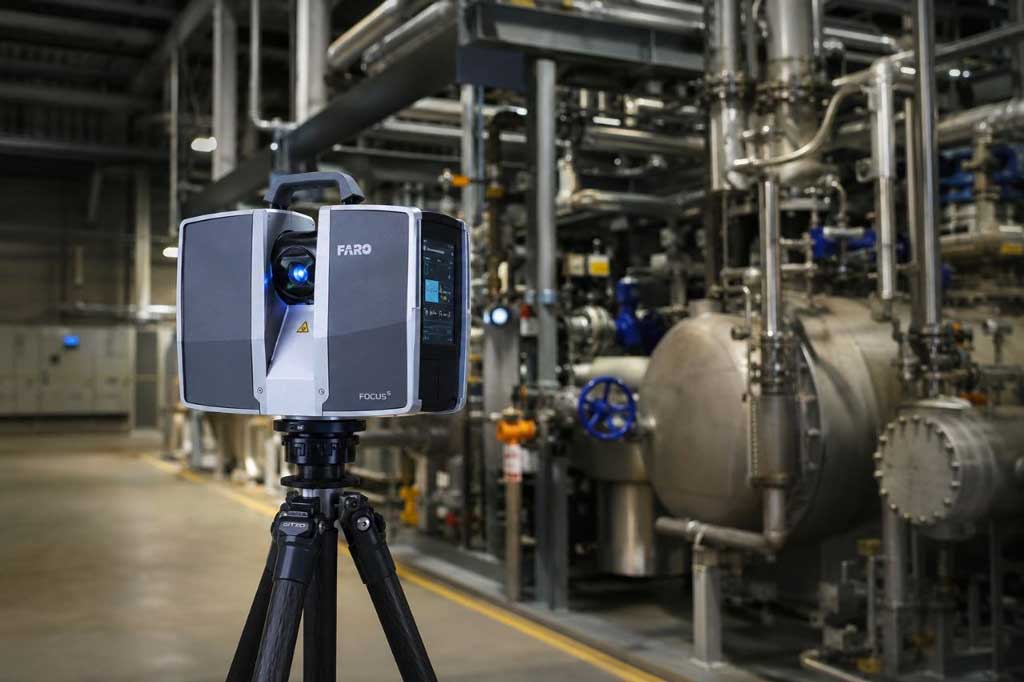

نمونه واقعی: در یکی از پروژه های اخیر مپ اسکیل، با کارخانه ای مواجه بودیم که به دلیل تراکم بالای خطوط لوله و سالن های متصل به هم، نقشه برداری معمولی عملاً امکان پذیر نبود. با استفاده از اسکنر لیزر دستی و در چند ایستگاه، برداشت کامل در یک روز انجام شد؛ کاری که با روش سنتی هفته ها زمان می برد و در انتها همچنان نقاط مبهمی باقی می ماند.
۲. تفکیک واحدهای مسکونی و آپارتمانی
تفکیک واحدهای آپارتمانی از موضوعاتی است که اختلاف بین سازنده، خریدار و اداره ثبت در آن بسیار رایج است. معمولاً اختلاف نظر بر سر متراژ واقعی واحدها، ضخامت دیوارها یا موقعیت دقیق مرزها است.
در نقشه برداری سنتی، اندازه گیری نقطه ای است و جای تفسیر دارد. اسکنر لیزر موقعیت دقیق هر دیوار، ضخامت واقعی جداره ها و متراژ خالص هر واحد را در قالب ابر نقطه ثبت می کند. مستندات ابر نقطه در مراجع ثبتی و قضایی بالاترین سطح اعتبار فنی را دارند.
۳. مستندسازی بناهای تاریخی
سازمان میراث فرهنگی و مرمت کاران به نقشه هایی نیاز دارند که هر فرورفتگی، هر تزئین و هر ترک ریز در آن ثبت باشد؛ و این کار باید بدون لمس یا آسیب به بنا انجام شود. اسکنر لیزر با دقت میلی متری و بدون تماس فیزیکی، دقیقاً این نیاز را برآورده می کند.
۴. تونل ها و فضاهای زیرزمینی
در محیط های زیرزمینی که نور کافی، GPS و دسترسی راحت وجود ندارد، اسکنر لیزر بدون هیچ کدام از این پیش نیازها کار می کند. مدل سه بعدی تونل از جمله پروفیل مقطع، انحراف از محور طراحی و بررسی نشست ها از خروجی های رایج این کاربرد است.
۵. کنترل کیفیت در پروژه های عمرانی
مقایسه ابر نقطه برداشت شده از سازه اجراشده با مدل BIM طراحی، هر گونه انحراف از نقشه را به صورت رنگی و قابل اندازه گیری نشان می دهد.
۶. نقشه برداری مسیر
اسکنر لیزر موبایل که روی خودرو نصب می شود، در حین حرکت داده برداشت می کند. برای پروژه هایی مثل بهسازی جاده یا توسعه خطوط ریلی که نیاز به پوشش کیلومترها مسیر وجود دارد، این روش به صورت چشمگیری زمان و هزینه برداشت را کاهش می دهد.
خروجی های قابل تحویل
پس از اسکن و پردازش داده ها، بسته به نیاز پروژه خروجی های زیر ارائه می شود:
- ابر نقطه (Point Cloud): فایل خام شامل میلیون ها نقطه با مختصات دقیق؛ پایه اصلی همه خروجی های بعدی. فرمت های رایج: .LAS، .LAZ، .E57
- مدل سه بعدی: مدل واقع نگرانه از سازه یا محیط که در نرم افزارهایی مثل AutoCAD، Revit و Navisworks قابل استفاده است.
- نقشه های دوبعدی: پلان، نما و مقطع با دقت بالا که مستقیماً از ابر نقطه استخراج می شوند.
- مدل BIM: مدل اطلاعات ساختمان با تمام جزئیات المان ها برای پروژه های ساختمانی.
مقایسه اسکنر لیزر و نقشه برداری سنتی
| معیار | نقشه برداری سنتی | اسکنر لیزر |
| دقت | ۱ تا ۵ سانتی متر | زیر ۲ میلی متر |
| سرعت در فضاهای پیچیده | کم | بالا |
| نیاز به خط دید مستقیم | بله | خیر |
| قابلیت دفاع حقوقی | محدود | بسیار بالا |
| خروجی | نقشه ۲D | ابر نقطه + مدل ۳D + نقشه |
| هزینه | پایین تر | بالاتر |
لازم به ذکر است که اسکنر لیزر برای تمام پروژه ها توصیه نمی شود. برای پروژه هایی مثل تهیه نقشه یو تی ام زمین های ساده، نقشه برداری سنتی کاملاً کافی است. اما در پروژه هایی با پیچیدگی بالا، نیاز به مستندات حقوقی قوی، یا محیط هایی که دسترسی فیزیکی محدود است، استفاده از اسکنر لیزر نه یک انتخاب، بلکه یک ضرورت فنی است.
خدمات اسکنر لیزر در مپ اسکیل
تیم مپ اسکیل با بهره گیری از اسکنر لیزر دستی، خدمات برداشت ابر نقطه، پردازش داده و تهیه نقشه های دوبعدی و مدل سه بعدی را در طیف متنوعی از پروژه های صنعتی، ساختمانی و ثبتی ارائه می دهد.
آنچه تیم ما را از سایر ارائه دهندگان این خدمت متمایز می کند، ترکیب دانش فنی اسکنر لیزر با تجربه سال ها کار در حوزه نقشه برداری ثبتی و حقوقی است. این ترکیب تضمین می کند که خروجی های ارائه شده نه فقط دقیق، بلکه در مراجع اداری و قضایی نیز قابل استناد باشند.
برای استعلام هزینه و بررسی امکان سنجی پروژه، با کارشناسان ما تماس بگیرید:
📞 ۰۹۱۲۰۴۴۸۳۳۶ | ☎️ ۰۲۱۲۸۴۲۳۰۱۳
سوالات متداول
اسکنر لیزر با LiDAR چه تفاوتی دارد؟
LiDAR نوعی اسکنر لیزر است که عموماً روی پهپاد یا هواپیما نصب می شود. اسکنر لیزر اصطلاح عام تری است که انواع زمینی، موبایل، هوایی و دستی را در بر می گیرد.
دقت اسکنر لیزر زمینی چقدر است؟
دستگاه های حرفه ای زمینی به دقت ۱ تا ۳ میلی متر می رسند که در مقایسه با نقشه برداری سنتی در پروژه های پیچیده، برتری قابل توجهی دارد.
آیا اسکن داخل ساختمان امکان پذیر است؟
بله. اسکنر لیزر نه به نور طبیعی نیاز دارد و نه به GPS. برای فضاهای داخلی کاملاً مناسب است.
آیا ابر نقطه در مراجع ثبتی اعتبار دارد؟
بله. ابر نقطه به همراه نقشه های مستخرج از آن، با تأیید کارشناس رسمی دادگستری، بالاترین سطح مستندات فنی را دارد.
هزینه خدمات اسکنر لیزر چقدر است؟
هزینه بسته به مساحت، پیچیدگی سازه و خروجی های مورد نیاز متفاوت است. برای دریافت استعلام دقیق با شماره های فوق تماس بگیرید.
سخن پایانی
اسکنر لیزر در دهه اخیر از یک فناوری تخصصی به یکی از ابزارهای اصلی نقشه برداری مدرن تبدیل شده است. دقت میلی متری، سرعت برداشت بالا و قابلیت کار در محیط های پیچیده، آن را به گزینه ای بی رقیب در پروژه هایی تبدیل کرده که روش های سنتی از پس آن ها برنمی آیند.
آنچه در نهایت اهمیت دارد، انتخاب ابزار درست برای پروژه درست است. اگر پروژه ای دارید که پیچیدگی آن با روش های معمول قابل حل نیست، کارشناسان مپ اسکیل آماده بررسی و ارائه راهکار هستند.
