صفحه ستون چیست و پیاده سازی صفحه ستون چگونه است؟

نقشه برداری

به منظور آشنایی با پیاده‌سازی صفحه ستون به عنوان یکی از خدمات شرکت نقشه برداری مپ اسکیل، بهتر است ابتدا با مفهوم صفحه ستون آشنا شویم. سپس در ادامه به بررسی این خدمت کاربردی پرداخته و نکات مرتبط با آن را مورد بحث قرار می دهیم. اگر علاقه مند یادگیری این مطلب هستید، تا پایان با ما همراه باشید.

صفحه ستون چیست؟

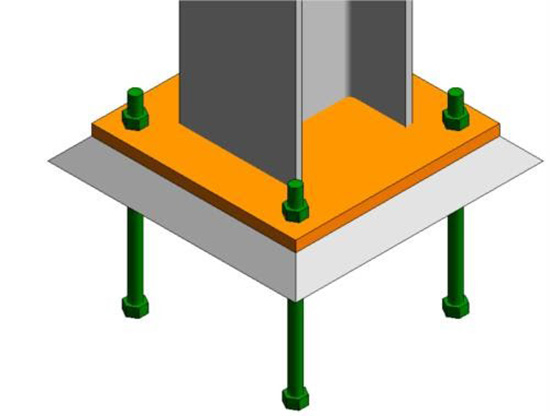

صفحه ستون که از آن تحت عنوان بیس پلیت نیز یاد می شود، ورقی مسطح و سیاه رنگ است که به منظور برقراری ارتباط بیشتر میان ستون و بتن مستقر می گردد.

عملکرد این صفحه موجب توزیع وزن و فشار وارد بر ستون بر روی بتن یا فوندانسیون می گردد. این موضوع همچنین موجب اتصال تیر به بتن می شود. چرا که ستون ها قادر نیستند به تنهایی به بتن یا فوندانسیون متصل گردند.

در چنین شرایطی پیاده‌سازی صفحه ستون موجب رفع مشکل موجود می شود. صفحه ستون ها ورود تنش به ستون را به حداقل میزان خود می رسانند.

جالب و در عین حال لازم است بدانید که صفحه ستون ها به دو شکل مفصلی و گیردار به فوندانسیون اتصال می یابند.

پیاده سازی صفحه ستون



برای پیاده‌سازی صفحه ستون توسط کارشناسان مپ اسکیل از طریق شماره زیر تماس بگیرید و یا در پیام رسان واتساپ پیام دهید: 09120448336

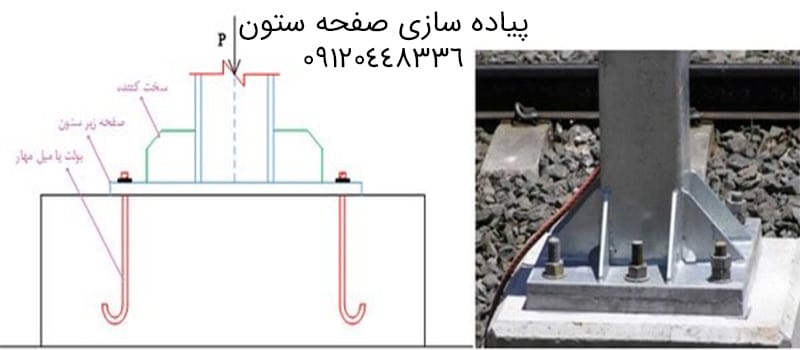

اتصال گیردار صفحه ستون

در صورت استفاده از اتصال گیردار باید توجه شود که انکر بولت ها به حد کافی بلند باشند تا بدین ترتیب صفحه ورقه نچرخد.

ضخامت بالا یکی دیگر از روش های کاهش چرخش صفحه ستون است.

اتصال گیردار موجب انتقال کلیه نیروهای فشاری، برشی و خمشی به فوندانسیون می شود.

اتصال مفصلی صفحه ستون

اتصال مفصلی را عمدتا برای ساختمان های چند طبقه مورد استفاده قرار می دهند.

فوندانسیون زمینه کاهش نیروی کششی بین صفحه ستون و تیر را فراهم می سازد.

این نوع اتصال شرایط انتقال نیروهای برشی و فشاری آهن آلات به فوندانسیون را مهیا می کند.

حال که کم و بیش با صفحه ستون و انواع آن آشنا شدیم، زمان آن فرا رسیده است که به معرفی و بررسی مراحل پیاده‌سازی صفحه ستون و نکات موجود در این زمینه بپردازیم.

مراحل پیاده‌سازی صفحه ستون

یکی از حائز اهمیت ترین نکات موجود در رابطه با صفحه ستون، پیاده‌سازی صفحه ستون است.

اگرچه مپ اسکیل کلیه این مراحل را در مدت زمانی بسیار کوتاه انجام می دهد، اما باید توجه داشته باشید که پیاده‌سازی صفحه ستون یکی از اصلی ترین قسمت های ساختمان سازی به شمار می آید. چرا که ستون های استفاده شده در ساختمان سازی بر روی این صفحات اجرا می گردند. جهت نقشه برداری ساختمان می توانید با کارشناسان ما در مپ اسکیل در ارتباط باشید.

در ادامه به معرفی هر یک از مراحل پیاده‌سازی صفحه ستون و بررسی مختصر آن ها می پردازیم.

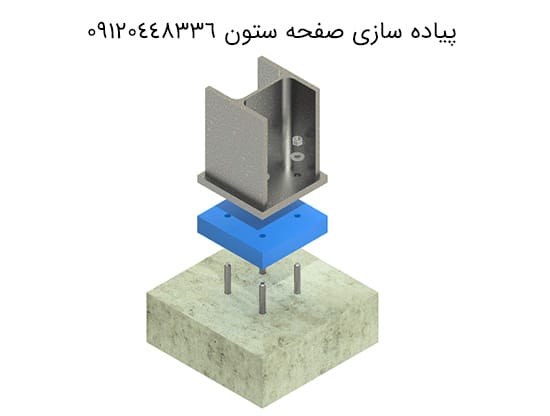

صفحه ستون
پیاده‌سازی صفحه ستون

صفحه ستون گذاری

نخستین گام در اجرا صفحه ستون و فوندانسیون، صفحه ستون گذاری است.

لازم به ذکر است که جانمایی صفحه ستون پس از پیاده‌سازی آکس ستون و ریسمان کشی صورت می پذیرد.

به یاد داشته باشید که صفحه گذاری یکی از حساس ترین و در عین حال دقیق ترین کارهایی است که در ساختمان سازی انجام می شود.

لازم است که صفحه ستون در مکانی دقیق و معین بر روی پایه بتنی قرار داده شود. برای این کار از تراز و ریسمان کشی استفاده می گردد.

محل تقاطع ریسمان ها در آکس بندی و ریسمان کشی باید حتما 90 درجه باشد.

بخش های مذکور محل انتقال وزن ساختمان به پی هستند. به عبارت دیگر محل تقاطع ریسمان ها نشان دهنده مرکز نصب و پیاده‌سازی صفحه ستون است.

مشکلات انتخاب نادرست محل نصب و پیاده‌سازی صفحه ستون ها

حال ممکن است این سؤال ذهنتان را به خود درگیر کرده باشد که در صورت عدم انتخاب درست محل نصب و پیاده‌سازی صفحه ستون ها چه مشکلی پیش می آید؟

جالب و در عین حال لازم است بدانید که در چنین شرایطی توازن میان انتقال فشار وزن ساختمان به فوندانسیون از بین می رود.

هواگیری صفحه ستون

دومین مرحله پیاده‌سازی صفحه ستون هواگیری آن است. این عمل را با نام رگلاژ نهایی نیز می شناسند.

در این مرحله از پیاده‌سازی صفحه ستون با استفاده از تراز آکس را به طور کاملا دقیق چک نموده و سپس به پیاده‌سازی صفحه ستون می پردازیم.

نصب صفحه ستون با به کارگیری انکربولت ها با میله های مهار صورت می پذیرد.

توصیه می شود که پیچ های لنگر پیش از اتصال حتما گریس کاری شوند تا بدین ترتیب در هنگام بتن ریزی از آلودگی در امان باشند. این موضوع سبب می شود که در زمان هواگیری بتن که نیازمند جداسازی صفحه ستون از بتن است، مشکلی در باز کردن صفحات ایجاد نگردد.

لازم است محل هایی که برای بستن اتصالات مورد نیاز است، از پیش تعیین شده و سوراخ هایی با قطر مناسب در آن ها ایجاد شود تا بدین ترتیب به شکل ثابت در جای خود مستقر شوند.

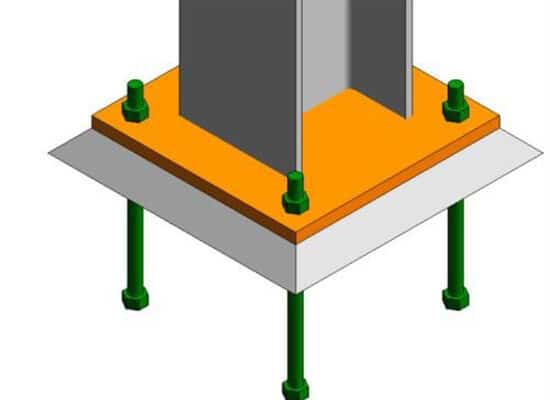

پیاده سازی صفحه ستون
پیاده‌سازی صفحه ستون

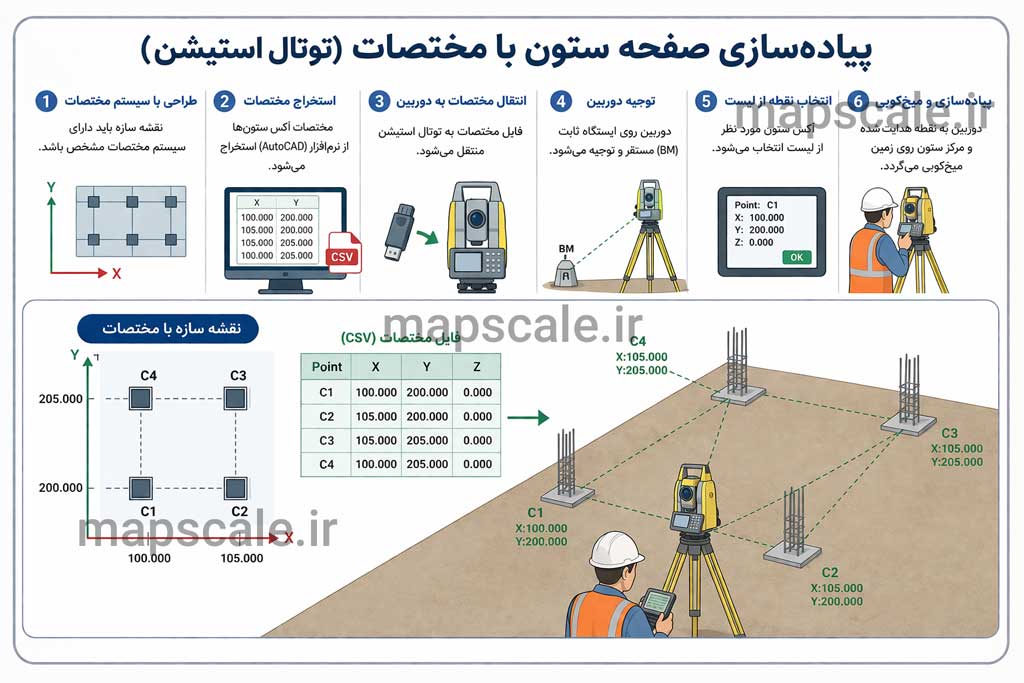

استفاده از دوربین های نقشه برداری؛ ضرورتی غیرقابل چشم پوشی در نقشه برداری صفحه ستون

پیاده‌سازی صفحه ستون بدون به کارگیری دوربین های نقشه برداری امری نشدنی است. تنها افراد متبحر از نحوه کار با این دسته از دوربین ها آشنایی دارند.

شاید برایتان عجیب به نظر برسد، اما این یک واقعیت است که نحوه قرار دادن دوربین روی زمین و تراز بودن آن تاثیر به سزایی در جانمایی صفحه ستون دارد.

پس لازم است این کار را به افراد ماهر واگذار کنید تا از مطلوب بودن نتیجه به دست آمده اطمینان داشته باشید.

پیاده‌سازی آکس ستون توسط مپ اسکیل

اگر رویای ساختمان سازی را در سر می پرورانید و قصد دارید به زودی یک ساختمان چندین طبقه و محکم بسازید، حتما به افرادی مجرب برای پیاده‌سازی صفحه ستون نیاز پیدا خواهید کرد. این جا است که ذهن و فکرتان درگیر این قضیه خواهد شد که برترین گزینه برای پیاده‌سازی صفحه ستون کدام است؟

اگر بهترین هستید و از کار کردن با بهترین ها لذت می برید، مپ اسکیل گزینه ای ایده آل و طلایی برای شما است.

مپ اسکیل با بهره‌گیری از مجرب ترین و ماهرترین متخصصان مفتخر است که کار پیاده‌سازی صفحه ستون مورد نظر شما را به دقیق ترین شکل ممکن انجام دهد.

نتیجه اعتماد شما به کارشناسان ما بدون ایراد و بی نظیر خواهد بود.

برای کسب اطلاعات بیشتر و مشاوره رایگان با کارشناسان مپ اسکیل از طریق راه های ارتباطی و یا شماره زیر از طریق واتساپ تماس حاصل نمایید.
09120448336
