DEM, DTM و DSM چیست و کاربردها و تفاوت های مدل رقومی ارتفاع

در چالش تا حدودی دردسر ساز  که متخصصان GIS است با آن سروکار دارند مدلهای رقومی ارتفاعی ضروری می باشد.

 زیرا مدل های مختلف ارتفاعی  تعریف شده است.

در ادامه به عنوان معرفی و تفاوت انواع مدل های رقومی زمین می پردازیم.

تفاوت DEM, دی تی ام DTM دم و DSM دی اس ام چیست؟

از جمله مدل های ارتفاعی رقومی :

• مدلهای رقومی ارتفاع (DEM)
• مدلهای سطح رقومی (DSM)
• مدلهای رقومی زمین (DTM)
• و حتی شبکه های نامنظم مثلث بندی (TIN) وجود دارد.

به همین دلیل در این مقاله قصد داریم در مورد این مدل های  رقومی و تفاوت آنها با یکدیگر صحبت کنیم.

در ابتدا به توضیح هر یک از این مدل ها پرداخته و تفاوت بین آنها را  بررسی می کنیم.

چگونه می توان مدل های رقومی زمین را به دست‌آورد؟

 در ابتدا برای درک بهتر نگاه کلی به روش‌های تولید مدل رقومی ارتفاع زمین صحبت می اندازیم.

در حالت کلی تولید مدل رقومی زمین به  سه روش کلی است.

 روش فتوگرامتری :

در روش فتوگرامتری از دو عکس کنار هر با پوشش مناسب استفاده می شود را با استفاده از دو تصویر می‌توان ارتفاع و پستی بلندی های عوارض را مشاهده نمود مانند عکس العمل بینایی انسان.

 استفاده از لیدار :

لیدر ها با استفاده از نور به این روش گرد نور را از سمت سنسور به زمین ارسال کرده و بازگشت  یا همان بازتاب انرا با این روش ارتفاع عوارض را ذخیره میکنند.

 با استفاده از تداخل ماهواره ای

رادار دیافراگم  مصنوعی مانند Shuttle Radar Topography از دو تصویر راداری از آنتن های ضبط شده در همان زمان برای ایجاد DEM استفاده می‌کند

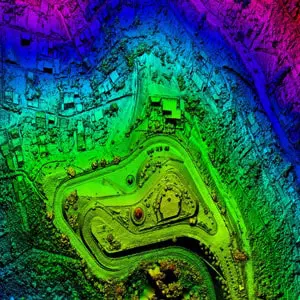

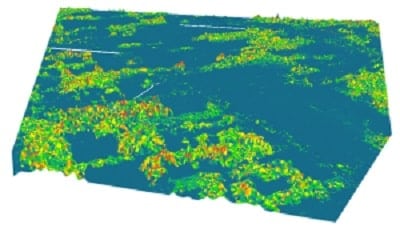

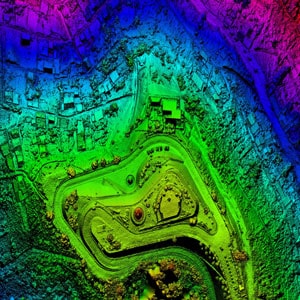

   DSM یا مدل رقومی سطح چیست؟

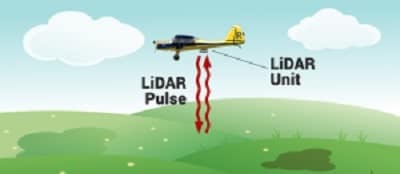

 در یک سیستم لیدار پالس ها به سمت زمین حرکت می کنند.

پالس ها به زمین برخورد کرده و از آن دور می شوند و سپس به سنسورها می‌ رسند.

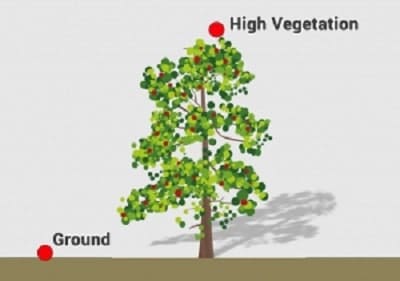

در آخر دیدار نقاط عظیمی را به دست می‌آورد دارای معادی در ارتفاع متفاوتی است.

اما این ارتفاع ها هم می‌توانند از ساختمان ها به دست می آید یا عوارض طبیعی.

در حقیقت   نقاط به دست آمده  از عوارض زمین چه عوارضی ساخت بشر عوارض طبیعی را در بر می‌گیرد.

DSM مدل  رقومی زمین است که تمام عوارض زمین مانند درختان ساختمان ها تیر برق خطوط لوله و غیره را شامل می شود. لازم به ذکر است در صورت داشتن هرگونه سؤال در خصوص اراضی موات می توانید با کارشناسان ما در ارتباط باشید.

کاربردهای DSM دی اس ام در نقشه برداری و دیگر رشته ها:

از جمله کاربردهای دی اس ام میتوان برای ارتباط های راه دور برنامه ریزی صحیح و حمل و نقل های هوایی را نام برد.

به مثال های زیر توجه کنید:

رفع انسداد در راههای نزدیک به هم:

 با DSM می توان انسداد باندهای مختلف در مناطق نزدیک به همراه بررسی و رفع کرد.

بررسی گیاهان منطق:

 با این مدل ارتفاعی رقومی می توان مناطقی که دارای گیاه های مختلفی هستند را تشخیص داد بیشتر بسته به ارتفاع گیاهان می باشد.

بررسی ساختمان ها در برنامه ریزی شهری:

برنامه ریزان شهری با استفاده از dsm   می‌توانند مناظر روبروی ساختمان ها را مورد بررسی قرار دهد چگونه یک ساختمان بر فرض مثال بلند می تواند روی منطقه و چشم انداز افراد مذکور در آن منطقه را تحت تاثیر قرار دهد.

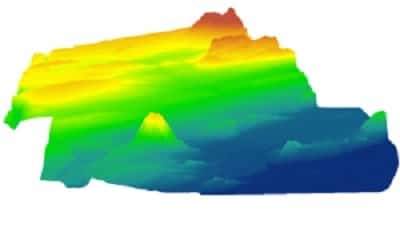

Dem چیست؟

فرض کنید در  مدل ارتفاعی که داریم  تمام عوارض چه طبیعی و چه ساخت بشر مانند پول ساختمان ها درختان را حذف نمایید.

در این حالت شما به مدل رقومی ارتفاع DEM به دست می آید.

در حقیقت مدل رقومی Dem  مدل ارتفاعی است که فقط در آن سطح زمین در نظر گرفته شده است و تمام عوارض که انسان وچه طبیعی در آن حذف شده است.

 پس می توان گفت که ما اینجا تفاوت بین دو مدل و dSm و Dem پی برده اید.

DEM چیست ؟ بنابراین Dem مدل رستری از زمین می باشد که در آن عوارض پاک شده و یک مدل از سطح زمین را نمایش می دهد.

کاربردهای Dem دم در نقشه برداری و دیگر رشته ها:

مدل  ارتفاعی  لخت زمین در موارد زیادی از جمله بررسی پوشش خاک، کاربره اراضی  و هیدرولوژیست کاربرد دارد.

کمک به نقشه برداری  زمین شناسی و آب و هوا:

نقشه برداری خاک و توپوگرافی تابعی از ارتفاع سطح زمین می باشد به همین دلیل Dem اطلاعات مفیدی در این‌باره به ما می‌دهد.

همچنین با استفاده از این مدل رقومی ارتفاعی می توان اطلاعات مفیدی در بخش زمین شناسی و آب و هوا تهیه نمود.

مدل سازی هیدرولوژیسک:

از مدل رقومی Dem میتوان اطلاعات هیدرولوژیست مانند تعیین شیب  تعیین آبخیزها جهت جریان و محاسبه انباشت جریان استفاده کرد.

 بررسی میزان پایداری منطقه

 منطقه‌ای که در خطر ریزش بهمن می باشد.

دائماً باید میزان شیب و پوشش گیاهی آن را بررسی کرد تا میزان خطر ریزش بهمن در مناطق مسکونی و بزرگراه ها را تخمین زد.

 با استفاده از مدل رقومی dem  این فرآیند به راحتی قابل انجام است.

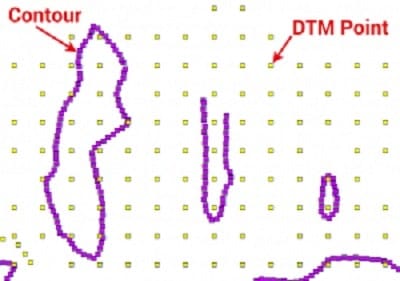

مدل ارتفاعی DTM دی تی ام چیست کاربرد dtm در نقشه برداری؟

 در تعاریف usgs بسته به منطقه سکونت دو نوع تعریف برای دی تی ام در نظر گرفته شده است.

در برخی کشورها DTM در واقع مترادف DEM  می باشد.

به این منظور DTM  یک مدل ارتفاعی از سطح زمین است.

DTM در کشورهایی مانند آمریکا به معنای کمی متفاوتی دارد.

این مدل رقومی ارتفاعی مجموعه ای از داده های برداری است که از نقاط مرتبط  با فاصله ویژگی های طبیعی شکسته شده است.

دی تی ام با استفاده از درجه های خطی ویژگیها را افزایش می دهد.

منبع: gisgeography
